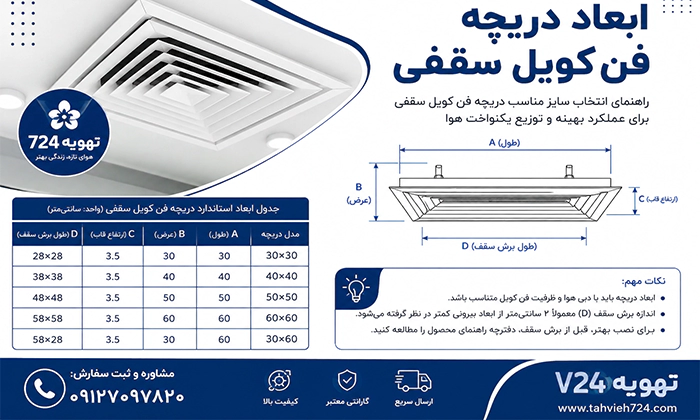

ابعاد دریچه فن کویل سقفی معمولاً بستگی به مدل و ظرفیت دستگاه دارد، اما به طور کلی، ابعاد رایج این دریچه ها به شرح زیر است:
- عرض: معمولاً بین ۲۰ تا ۶۰ سانتیمتر
- طول: معمولاً بین ۳۰ تا ۱۲۰ سانتیمتر
ابعاد دریچه فن کویل بسته به طراحی و نیاز پروژه تغییر می‌کنند. برای فن کویل های بزرگ تر یا سیستم های خاص، ابعاد متفاوت می‌باشد. برای دریافت ابعاد دقیق تر، بهتر است به مشخصات فنی دستگاه فن کویل یا دستورالعمل سازنده مراجعه کنید.
نحوه اندازه گیری ابعاد دریچه فن کویل
برای اندازه گیری ابعاد دریچه فن کویل، ابتدا باید طول و عرض ورودی یا خروجی هوا در دستگاه فن کویل را اندازه گیری کنید. این اندازه گیری ها معمولاً بر اساس فضای نصب دریچه صورت می‌گیرد، بنابراین از یک متر نواری برای تعیین فاصله بین دو لبه خارجی فن کویل استفاده کنید. سپس برای ایجاد فضای کافی برای نصب و دسترسی به سیستم، معمولاً 5 تا 10 سانتی متر به هر یک از ابعاد طول و عرض اضافه کنید. این فضای اضافی به شما این امکان را می‌دهد که دریچه به راحتی باز و بسته شود و همچنین تعمیر و نگهداری دستگاه به طور صحیح انجام گیرد. در نهایت، اگر دریچه به طور مجزا از فن کویل نصب می‌شود یا دارای قاب است، باید ابعاد قاب و فاصله های مناسب برای اتصال را نیز اندازه گیری کنید.
فرمول محاسبه ابعاد دریچه بازدید فن کویل
برای محاسبه ابعاد دریچه بازدید فن کویل، باید به طور کلی به نوع و ظرفیت دستگاه فن کویل، محل نصب، تعداد خروجی ها و ورودی های هوا، و نیاز به جریان هوا توجه کنید. دریچه های بازدید معمولاً برای تسهیل دسترسی به سیستم های فن کویل و تعمیر و نگهداری آن‌ها طراحی می‌شوند. در اینجا یک راهنمای ساده برای محاسبه ابعاد دریچه بازدید آورده شده است:
- ابعاد فن کویل: ابعاد دریچه بازدید معمولاً به اندازه‌گیری ابعاد ورودی یا خروجی هوا در فن کویل بستگی دارد. این ابعاد معمولاً در دستورالعمل سازنده ذکر می‌شود.
- فرمول تقریبی برای محاسبه ابعاد دریچه بازدید: به‌طور معمول، برای محاسبه ابعاد دریچه بازدید، باید ابعاد فن کویل طول و عرض را اندازه گیری کرده و آن ها را به اندازه ی مناسب برای نصب دریچه اضافه کنید. به این ترتیب که:
ابعاد دریچه بازدید=ابعاد فن کویل+فضای اضافی برای دسترسی
در اینجا فضای اضافی برای دسترسی معمولاً بین 5 تا 10 سانتیمتر از هر طرف بسته به نیاز و طراحی سیستم در نظر گرفته می‌شود تا امکان باز و بسته کردن دریچه و دسترسی به بخش های داخلی فن کویل فراهم شود.
نکات مهم در اندازه گیری ابعاد دریچه فن کویل
اندازه گیری دقیق ابعاد دریچه فن کویل برای نصب صحیح و کارایی بهتر سیستم تهویه بسیار مهم است. در اینجا نکات کلیدی که باید در هنگام اندازه گیری ابعاد دریچه فن کویل به آن ها توجه کنید آورده شده است:
- اندازه‌گیری دقیق ابعاد ورودی و خروجی هوا: ابتدا ابعاد ورودی یا خروجی هوا فن کویل را به دقت اندازه گیری کنید. این ابعاد به طور معمول بر اساس مشخصات فن کویل یا فضای نصب تعیین می‌شود.
- فضای اضافی برای دسترسی و نصب: معمولاً باید ۵ تا ۱۰ سانتی متر به هر طرف ابعاد اصلی فن کویل اضافه کنید تا فضای کافی برای نصب، باز و بسته کردن دریچه و دسترسی به سیستم تهویه فراهم شود. این فضای اضافی برای راحتی تعمیر و نگهداری و همچنین جلوگیری از تداخل با سایر تجهیزات یا دیوارها ضروری است.
- شکل دریچه: دریچه های فن کویل معمولاً به صورت مستطیلی یا مربعی هستند، اما اگر از دریچه های سفارشی استفاده می‌کنید، نیاز به اندازه گیری دقیق برای اشکال خاص می‌باشد. اگر دریچه از نوع چندضلعی یا با طراحی خاص است، باید زاویه ها و ابعاد هر ضلع را نیز دقیقاً اندازه‌گیری کنید.
- اندازه‌گیری با در نظر گرفتن قاب دریچه: اگر دریچه فن کویل دارای قاب است، باید ابعاد قاب را نیز اندازه گیری کنید. این ابعاد معمولاً بزرگ تر از ابعاد خود دریچه است. فاصله های پیچ ها یا نقاط اتصال قاب به دیوار یا سقف نیز باید در نظر گرفته شود.
- محل قرارگیری و تراز بودن دریچه: هنگام اندازه گیری، مطمئن شوید که دریچه به درستی تراز شده و در مکان مناسب قرار دارد. زاویه ناصحیح باعث عملکرد نامناسب تهویه و کاهش کارایی سیستم می‌شود.
- ملاحظات جریان هوا: اندازه دریچه باید به گونه ای باشد که جریان هوای مورد نیاز برای فن کویل را تأمین کند. در صورتی که دریچه کوچک تر از حد مورد نیاز باشد، عملکرد تهویه کاهش می‌یابد. برخی از مدل‌های فن کویل نیاز به دریچه هایی با ظرفیت هوادهی خاص دارند، بنابراین بهتر است از مشخصات فنی دستگاه برای تطبیق دقیق ابعاد دریچه استفاده کنید.
- تنظیمات اضافی: اگر دریچه دارای ویژگی هایی مانند فیلتر، ترموستات یا سیستم های تنظیم جریان هوا باشد، باید ابعاد مربوط به این اجزا را نیز اندازه گیری کرده و هنگام طراحی دریچه در نظر بگیرید. اطمینان حاصل کنید که فضای کافی برای تعویض فیلتر یا دسترسی به سیستم های داخلی وجود دارد.
- توجه به فاصله از دیوار یا سقف: هنگام نصب دریچه، مطمئن شوید که فاصله کافی از دیوار یا سقف وجود دارد تا جریان هوا به درستی انجام شود. این امر به ویژه برای سیستم های تهویه نیازمند توجه است.
اندازه گیری ابعاد دریچه فنکویل با تیم تهویه 724 در تهران
برای اندازه‌گیری دقیق ابعاد دریچه فن کویل و دریافت خدمات مرتبط با آن در تهران، با تیم تهویه 724 تماس بگیرید. این شرکت معمولاً خدمات مشاوره، اندازه گیری و نصب سیستم های تهویه مطبوع شامل فن کویل ها و دریچه ها را ارائه می‌دهد. مراحل تماس با تیم تهویه 724 به شرح زیر است:
شما با شماره تلفن‌های رسمی یا از طریق وب سایت شرکت تهویه 724 به طور مستقیم تماس بگیرید و درخواست خود را برای اندازه گیری ابعاد دریچه فن کویل مطرح کنید. تیم متخصص اینن گروه صنعتی معمولاً برای اندازه گیری ابعاد دقیق دریچه و فن کویل به محل پروژه مراجعه می‌کنند. در این بازدید، ابعاد لازم برای نصب دریچه، وضعیت سیستم تهویه و نیاز به فضای اضافی برای دسترسی بررسی می‌شود. پس از اندازه‌گیری ابعاد ورودی و خروجی هوا در فن کویل، بر اساس مشخصات فن کویل و فضای موجود ابعاد دریچه مناسب را محاسبه می‌شود و تیم ما مشاوره های لازم را ارائه می‌دهد. پس از تأیید ابعاد و انتخاب دریچه مناسب، تیم نصب تهویه 724 اقدام به نصب دریچه فن کویل می‌کند و در صورت نیاز به تعمیر و نگهداری، خدمات پس از فروش ارائه می‌دهد.
